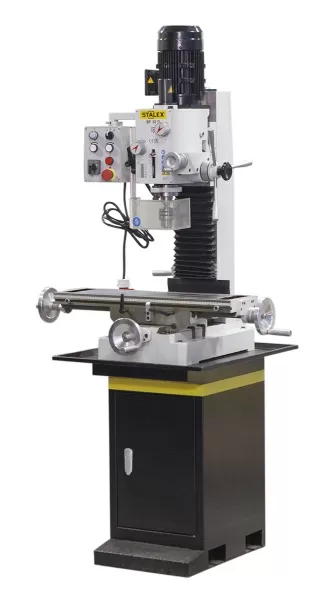

Сверлильно-фрезерный станок STALEX BF30G
Характеристики
| Мощность двигателя, кВт | 0.75 |
| Макс. диаметр концевой фрезы, мм | 16 |
| Макс. диаметр сверления (Ст. 3), мм | 30 |
| Макс. диаметр резьбонарезания | M16(чугун) / M12(сталь) |
| Макс. диаметр торцевого фрезерования, мм | 63 |
Описание

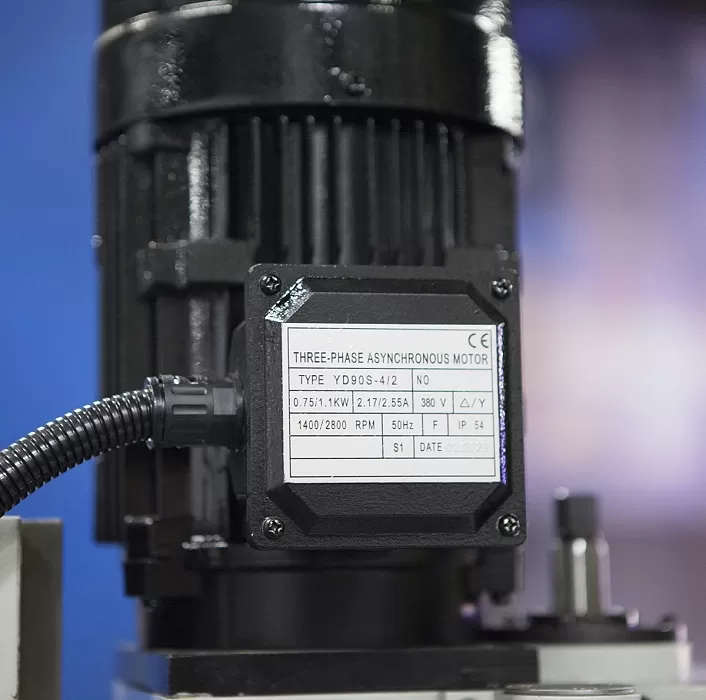

- Мощный 2-х скоростной двигатель, рассчитанный для продолжительной работы;
- Качественные шарикоподшипники обеспечивают высокую точность вращения;
- Универсальные возможности применения, такие как сверление, фрезерование, нарезание резьбы,
- Высокая плавность хода благодаря отточенным зубчатым шестерням, работающим в масляной ванне;

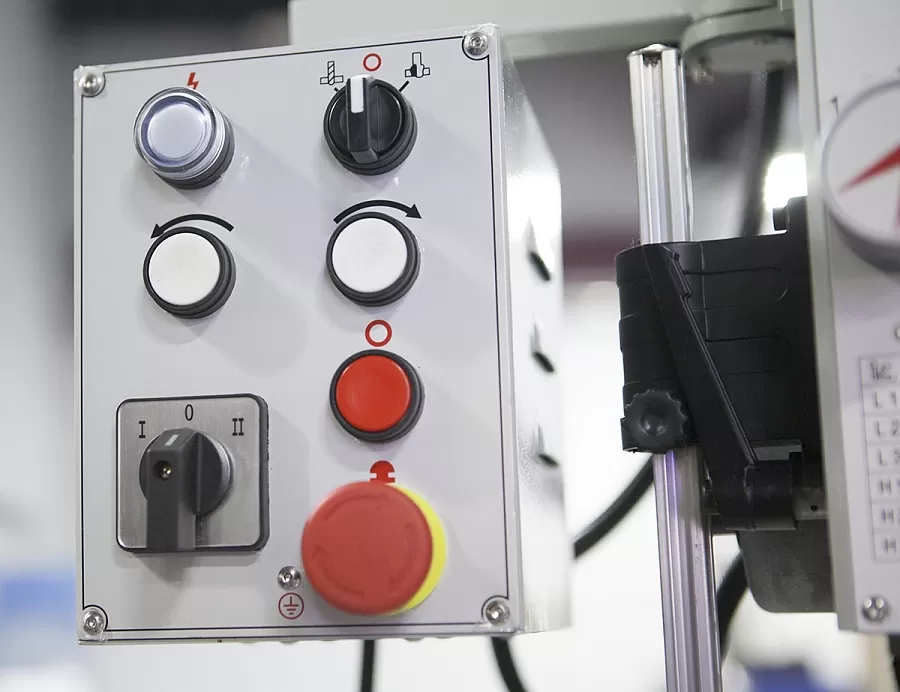

- Правостороннее и левостороннее вращение для нарезания резьбы;

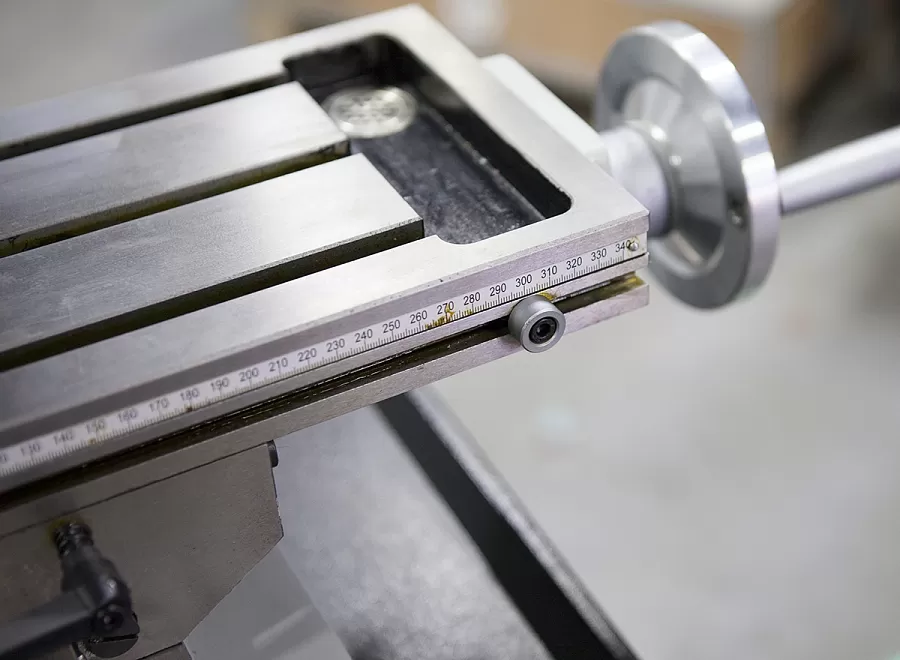

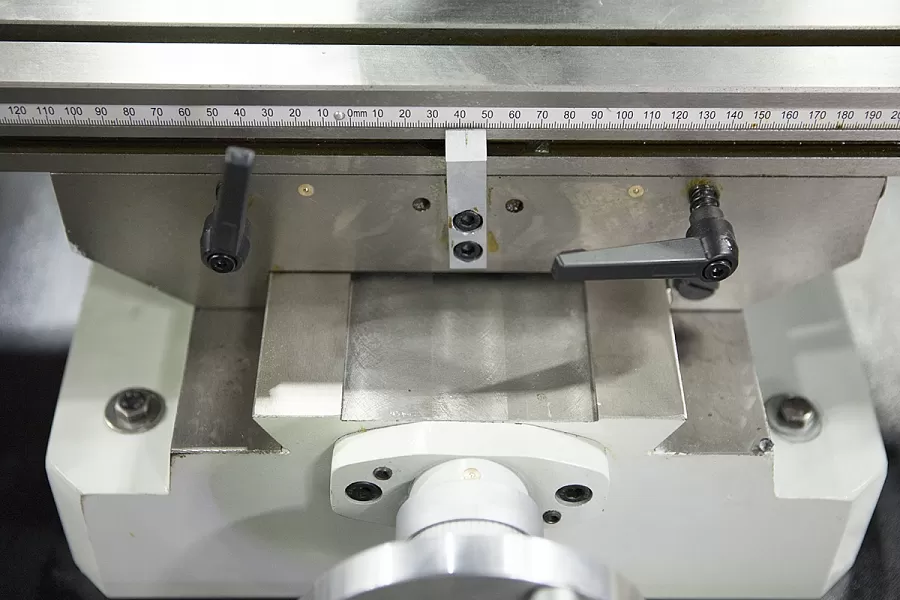

- Направляющие типа «ласточкин хвост» для осей X, Y и Z, регулируются с помощью клиновых планок;

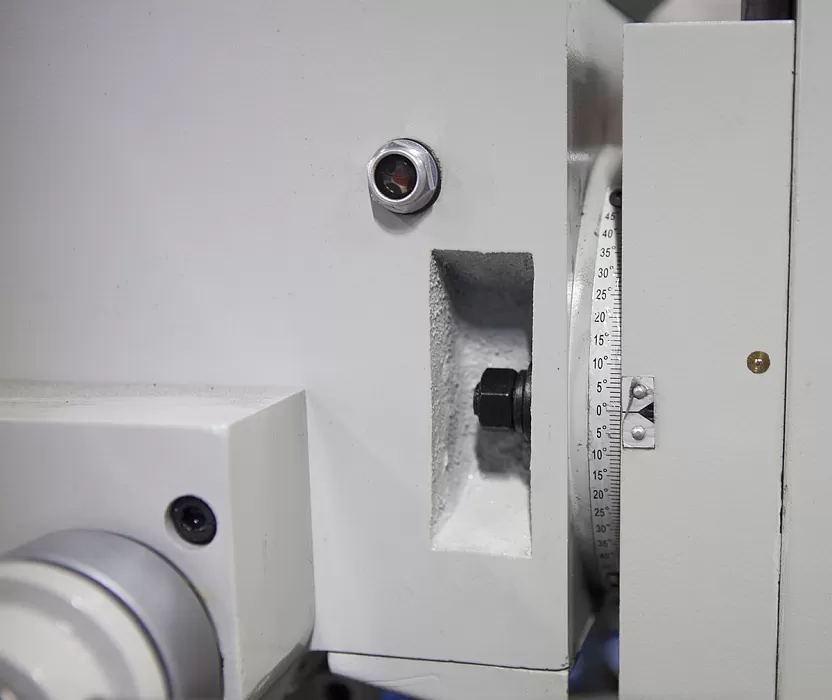

- Фрезерная головка имеет наклон ±45° для углового сверления, фрезерования;
- Оптимальное соотношение цены и качества;
- Конструкция станка выполнена из высококачественного серого чугуна;

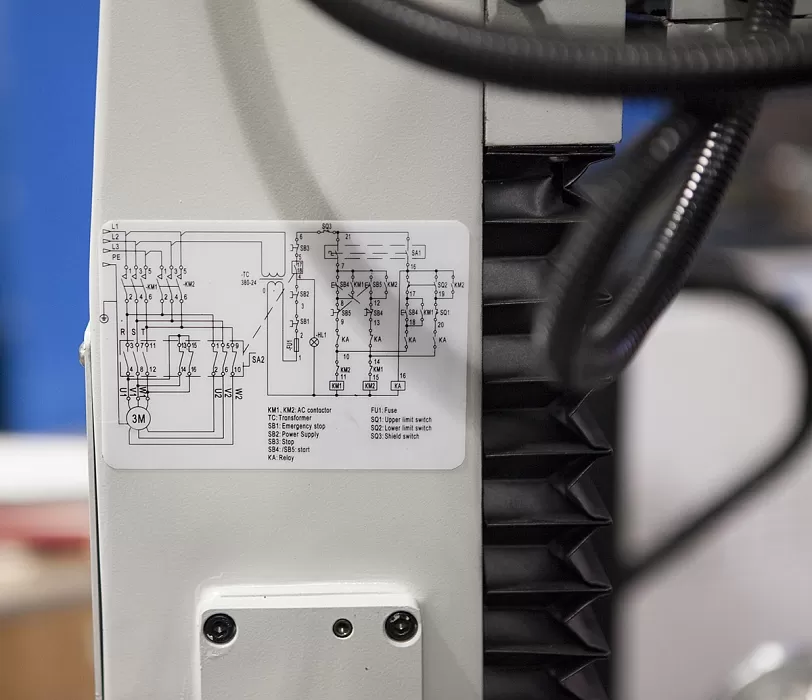

- Электрокомпоненты Siemens
- Изготовлен по стандарту СЕ
- Зажимная тяга M12
- Сверлильный патрон B16
- Оправка сверлильного патрона МТ-3/B16

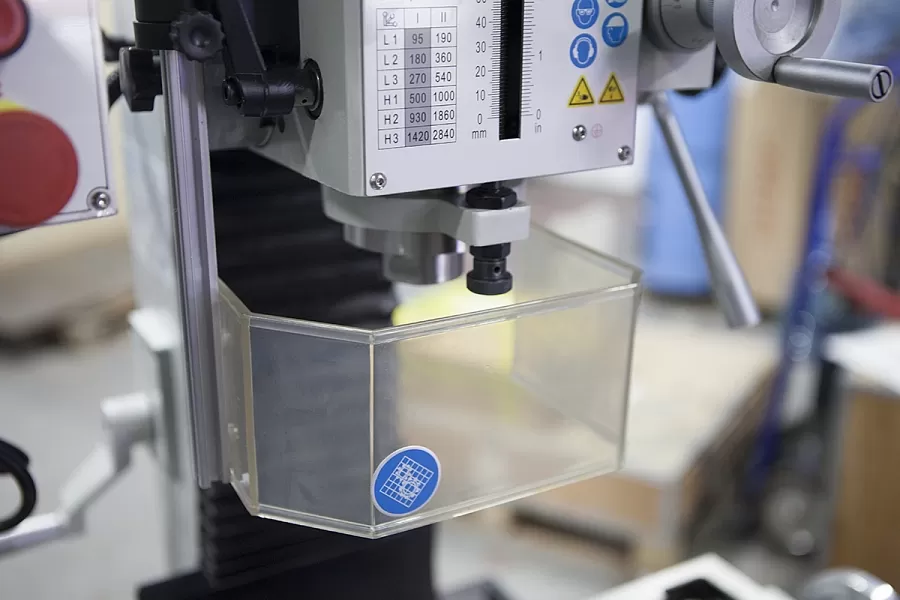

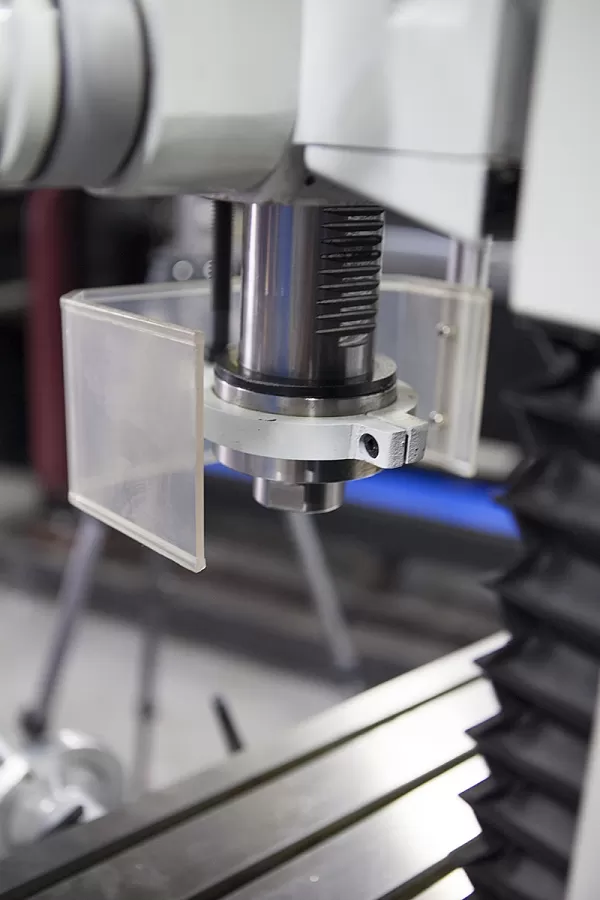

- Защитный экран патрона
- Функция резьбонарезания
- Подставка
- Инструмент для обслуживания
- Инструкция по эксплуатации
Подробные характеристики
|
|
STALEX BF30G |
|
Максимальный диаметр сверления (Ст.3) |
30 мм |
|
Максимальный диаметр торцевого фрезерования |
63 мм |
|
Максимальный диаметр концевой фрезы |
16 мм |
|
Максимальный диаметр резьбонарезания в чугуне/стали |
М16/М12 мм |
|

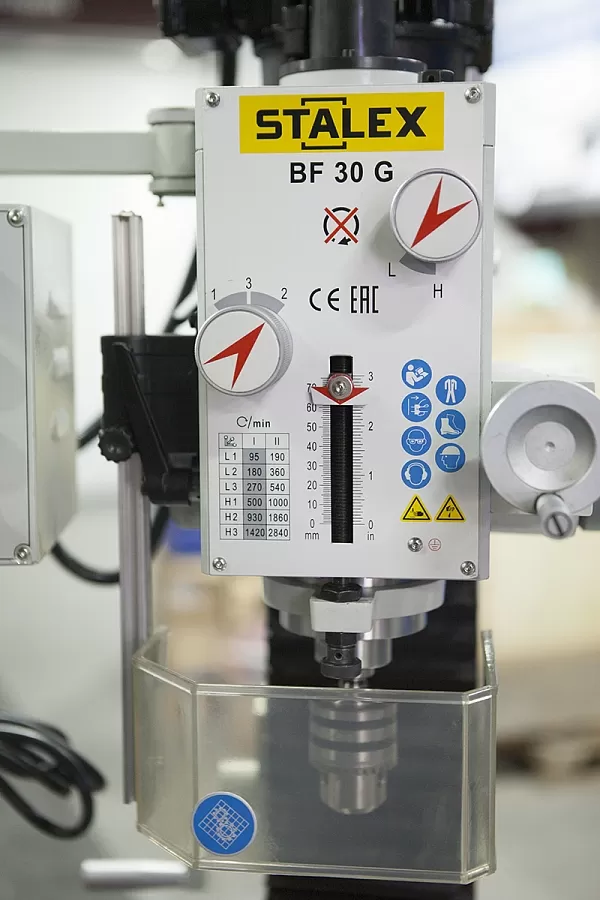

Частота вращения шпинделя, 12 |
95-2840 об/мин |
|
Конус шпинделя |
МТ-3 |
|
Ход пиноли шпинделя |
70 мм |
|
Диапазон наклона фрезерной головки, влево/вправо |
±45º |
|
Расстояние шпиндель-стол(min/max) |
55-405 мм |
|
Расстояние ось шпинделя-стойка |
198 мм |
|

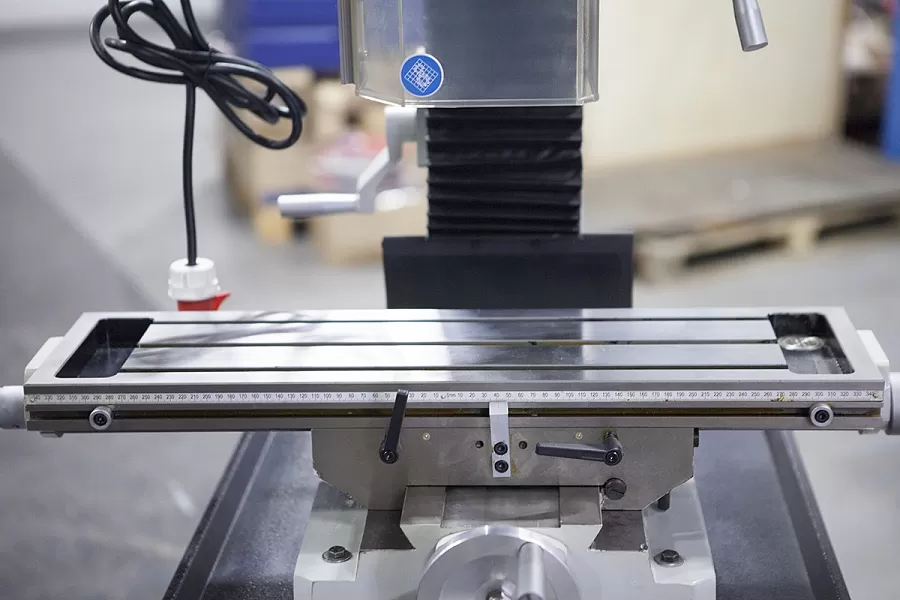

Размер стола |
700х190 мм |
|

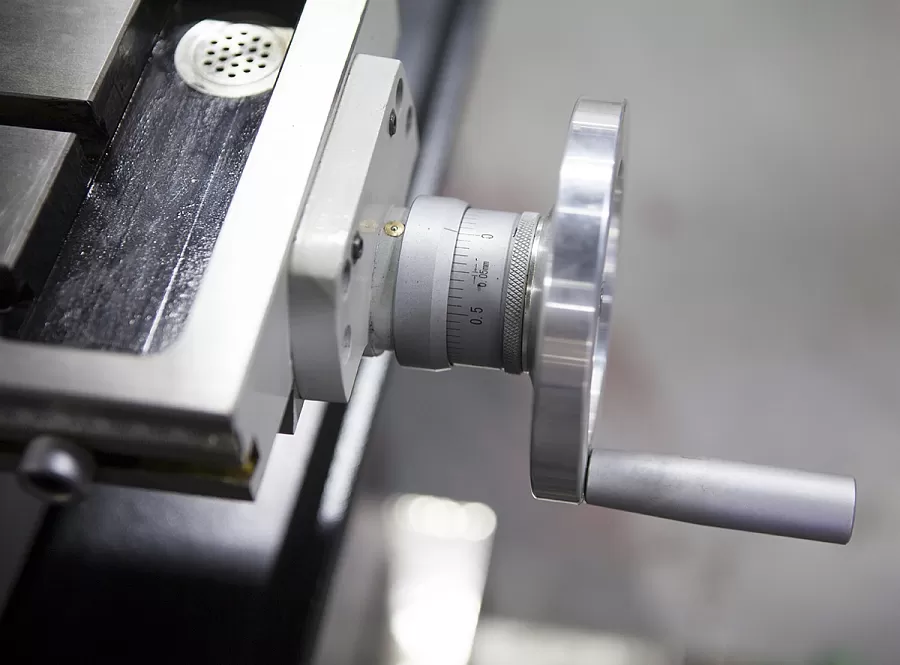

Ход стола по оси Х х Y |
320х190 мм |
|

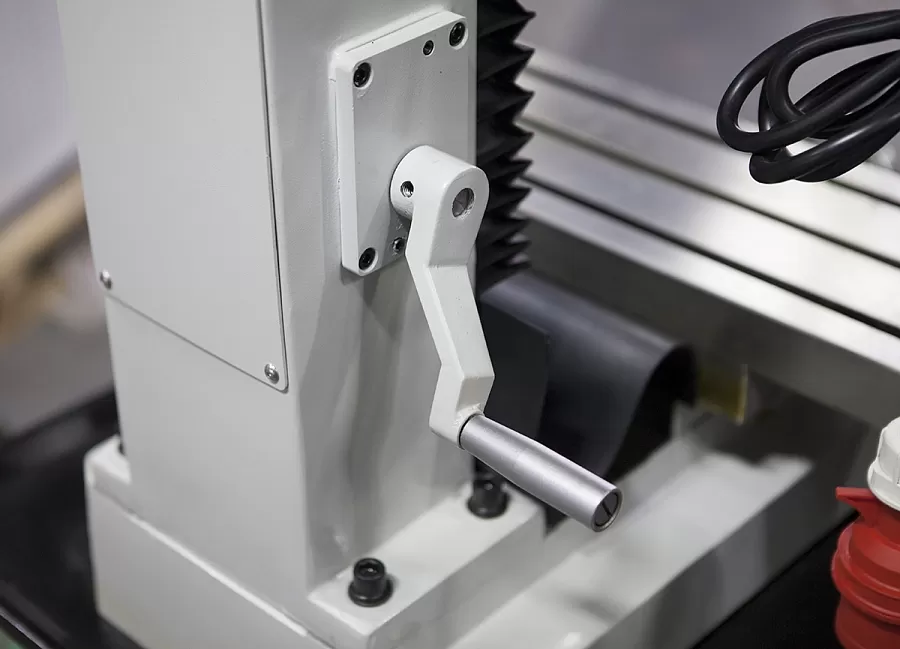

Ход фрезерной головы по оси Z, |
360 мм |
|
Т-образный паз, 3 |
12 мм |
|
Напряжение сети |
380 В |
|
Мощность двигателя |
0,75 кВт |
|
Габаритные размеры ДхШхВ) |
1000х720х1300 мм |
|
Масса |
190 кг |

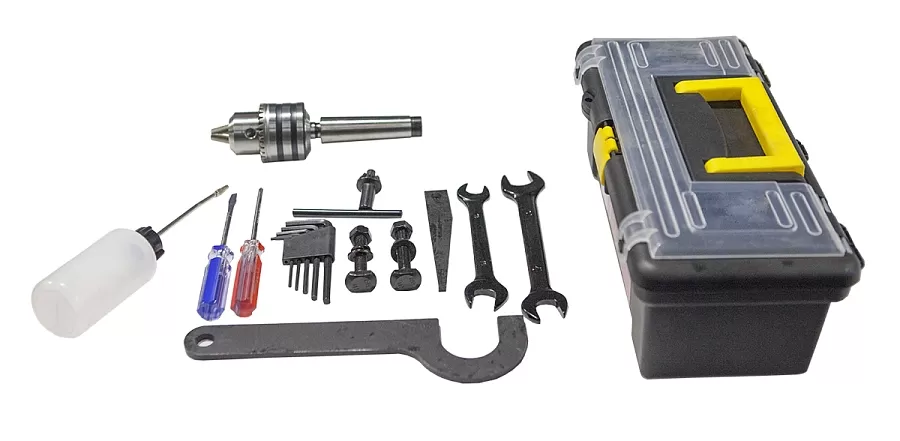

Комплектация
| Зажимная тяга M12 | |
| Сверлильный патрон B16 | |
| Оправка сверлильного патрона МТ-3/B16 | |
| Защитный экран патрона | |
| Функция резьбонарезания | |
| Подставка | |
| Инструмент для обслуживания | |
| Инструкция по эксплуатации |
